Есть мультигибридный 4-канальный видеорегистратор Polyvision PVDR-A5-04M1 v.1.9.1 с поддержкой AHD/TVI/CVI/CVBS/IP , нужно подобрать к нему 1 камеру, которая будет снимать длинный коридор, и вторую, которая будет снимать помещение, но под широкий угол обзора.
Тк камеры аналоговые (AHD/TVI/CVI), они используют коаксиальный кабель с BNC-разъёмами для передачи видеосигнала. У регистратора 4хBNC входа. Каждая аналоговая камера требует отдельного питания 12 В постоянного тока (DC).
Камера под коридор 40 м.
Какие параметры:
- Разрешение: 4 Мп (2560×1440) или 5 Мп — оптимально для детализации на расстоянии.
- Объектив: Фокусное расстояние 6–12 мм (чем длиннее коридор, тем больше фокусное расстояние, ручной вариофокальный (не моторизованный!)).
- Угол обзора: 20–40° — узкий, чтобы «тянуть» вдаль.
- ИК-подсветка: минимум 20–30 м (для ночного режима).
- Форм-фактор: цилиндрическая (bullet) — лучше направлена, или купольная с регулировкой
| Длина коридора | Рекомендуемое фокусное расстояние | Пример угла обзора |
| 10–15 м | 4–6 мм | 50–70° |
| **20–30 м** | **6–10 мм** | **30–45°** |
| **30–40 м** | **8–12 мм** | **20–35°** |
| 50+ м | 12–25 мм | <20° |

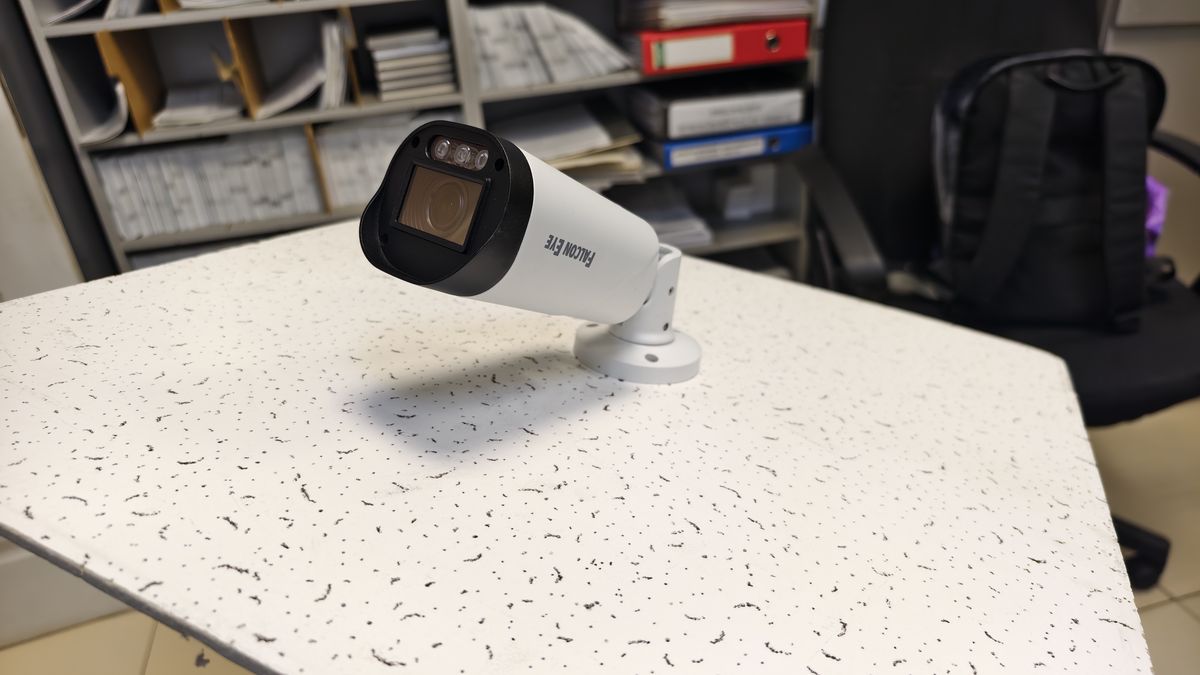

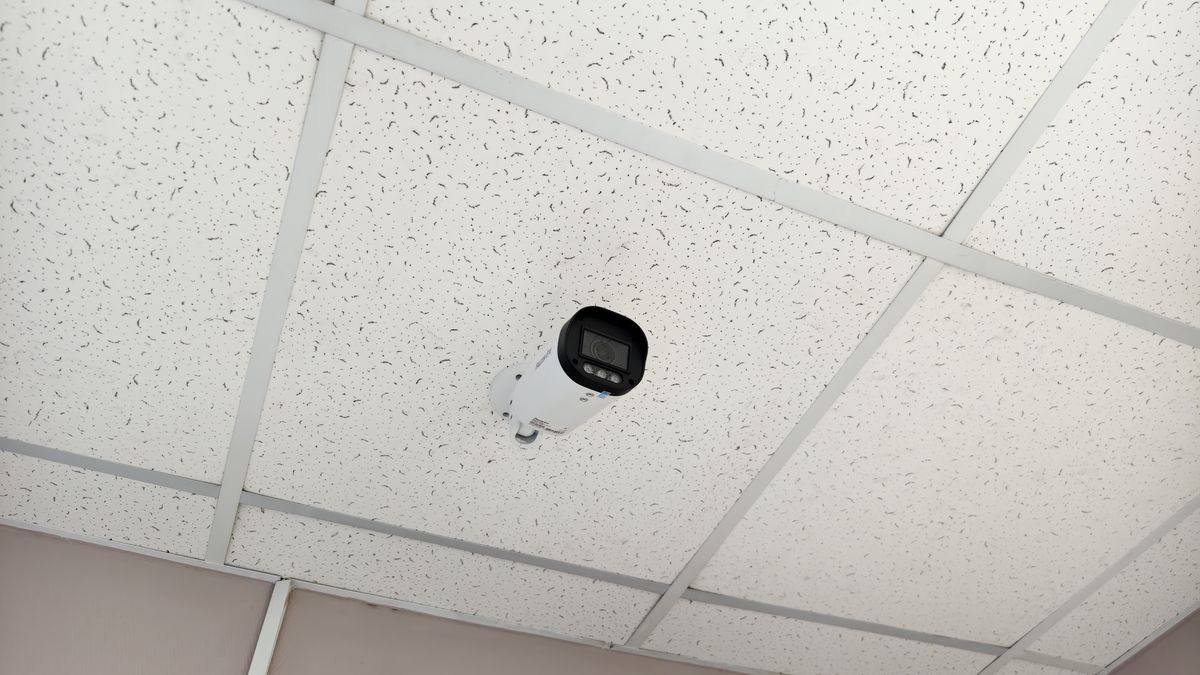

В итоге взял HiWatch DS-T520A (6 mm) Фиксированный объектив 6 мм, подсветки белым светом до 40

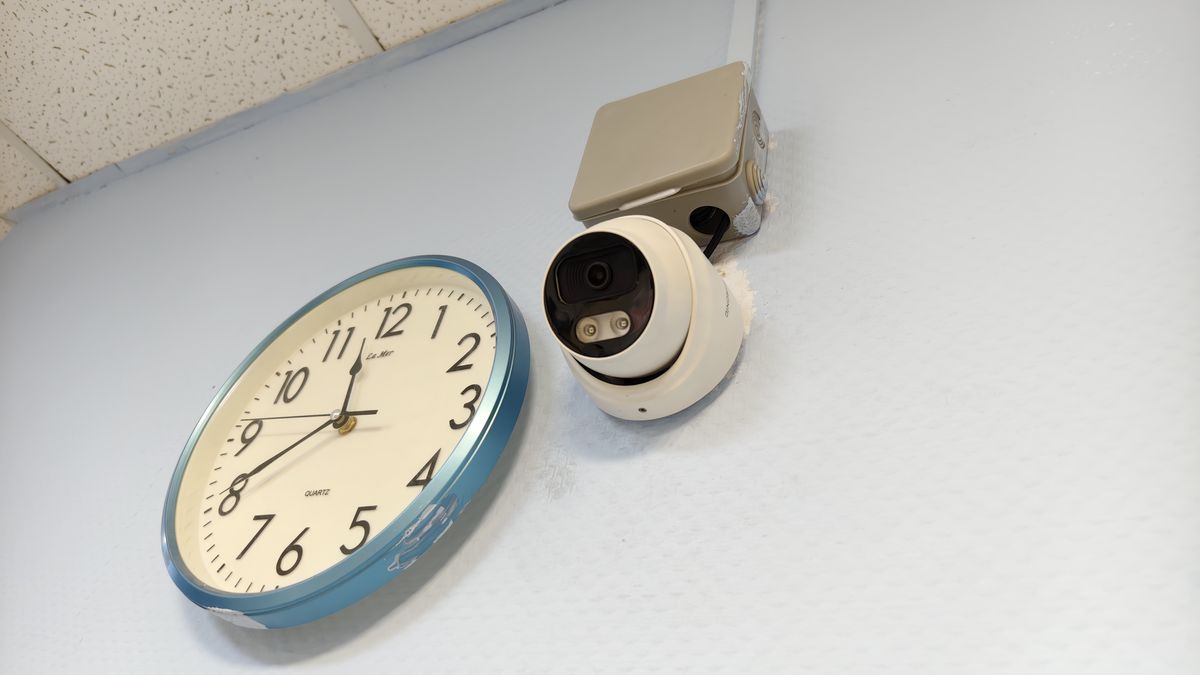

Камера под комнату с широким углом обзора
Dahua DH-HAC-HDW1500TQP-IL-T-0280B
купольная HDCVI-видеокамера с интеллектуальной двойной подсветкой 5Мп; CMOS; Фиксированный объектив 2.8мм
- Разрешение: 4 Мп и выше — важно, чтобы при широком угле не терялась детализация.
- Объектив: 2.8 мм (стандарт) или 1.8–2.1 мм для суперширокого угла.
- Угол обзора: 90–120°+ (Fish-eye эффект не обязателен, но возможен).
- Форм-фактор: купольная (dome) — эстетично, не бросается в глаза.
Кабель и BNC коннектор
Кабель выбрал коаксиальный радиочастотный со вспененной полиэтиленовой изоляцией и в ПВХ оболочке REXANT RG-6U, (64%), 75 Ом (идеально для AHD/TVI/CVI)), меньше затухает сигнал для больших расстояний
- Пайкой — контакт припаивается оловом к центральной жиле кабеля.
- Накруткой — коннектор фиксируется на кабеле с помощью винта, а оплётка зажимается в специальном держателе.
- Под обжим — центральная жила кабеля помещается в сердечник из латуни, а сверху кабеля надевается обжимной колпачок, всё это совмещается с корпусом коннектора и обжимается специальным инструментом.

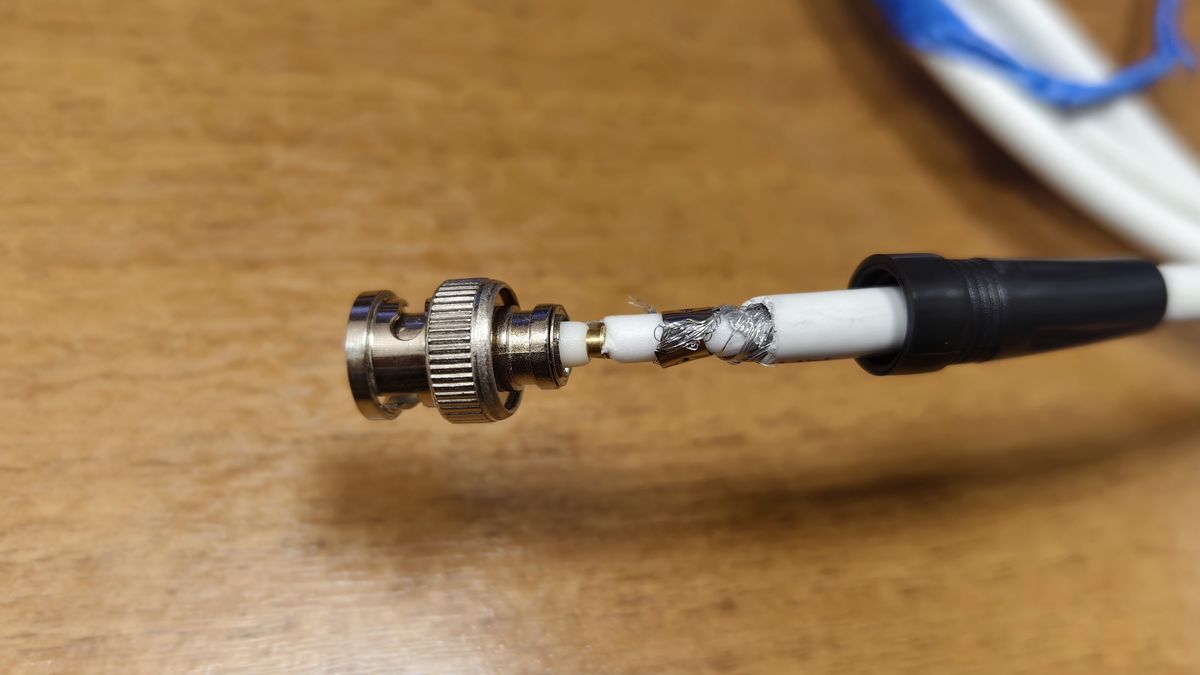

Обжимки нет, поэтому взял BNC (Папа) Rexant 05-3071 штекер BNC под винт с колпачком (02-001), очень удобно: прикрутить отвёрткой центральную жилу и экранирующую оплетку сжимаем плоскогубцами.

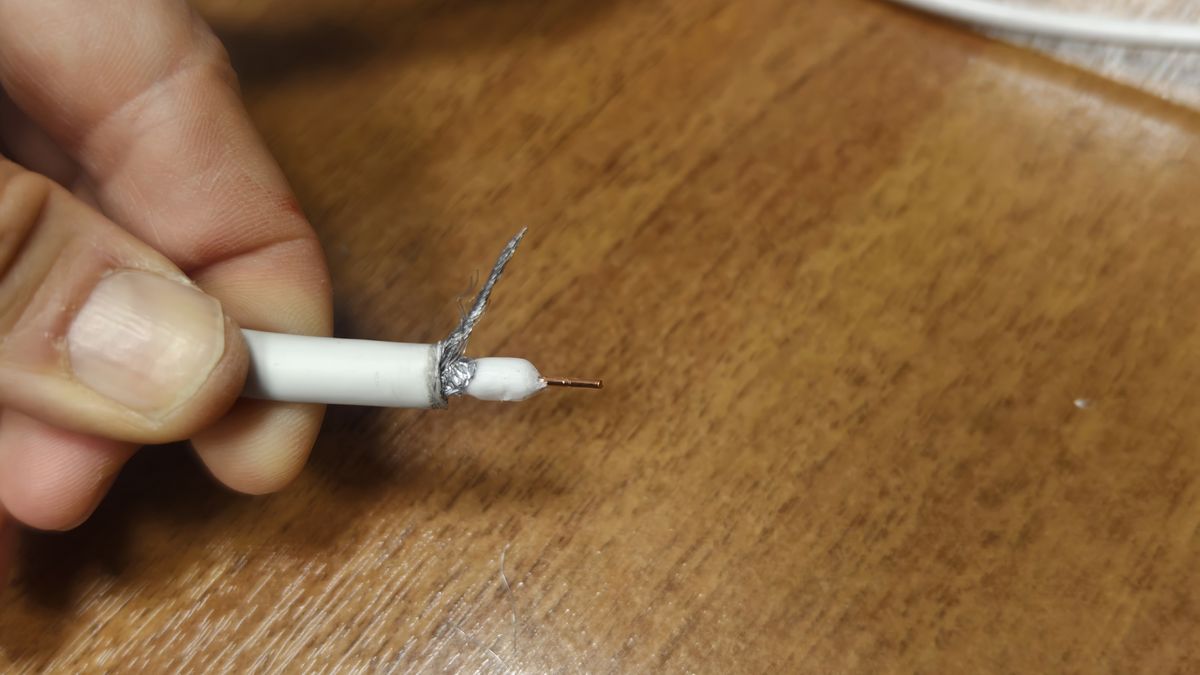

Убираем внешнюю изоляцию, затем экранирующую оплетку (тонкие волоски), обрезаем пластиковую защиту (внутреннюю изоляцию, диэлектрик) тонкого медного кабеля на пол сантиметра и со стороны жилы тоже на пол сантиметра.

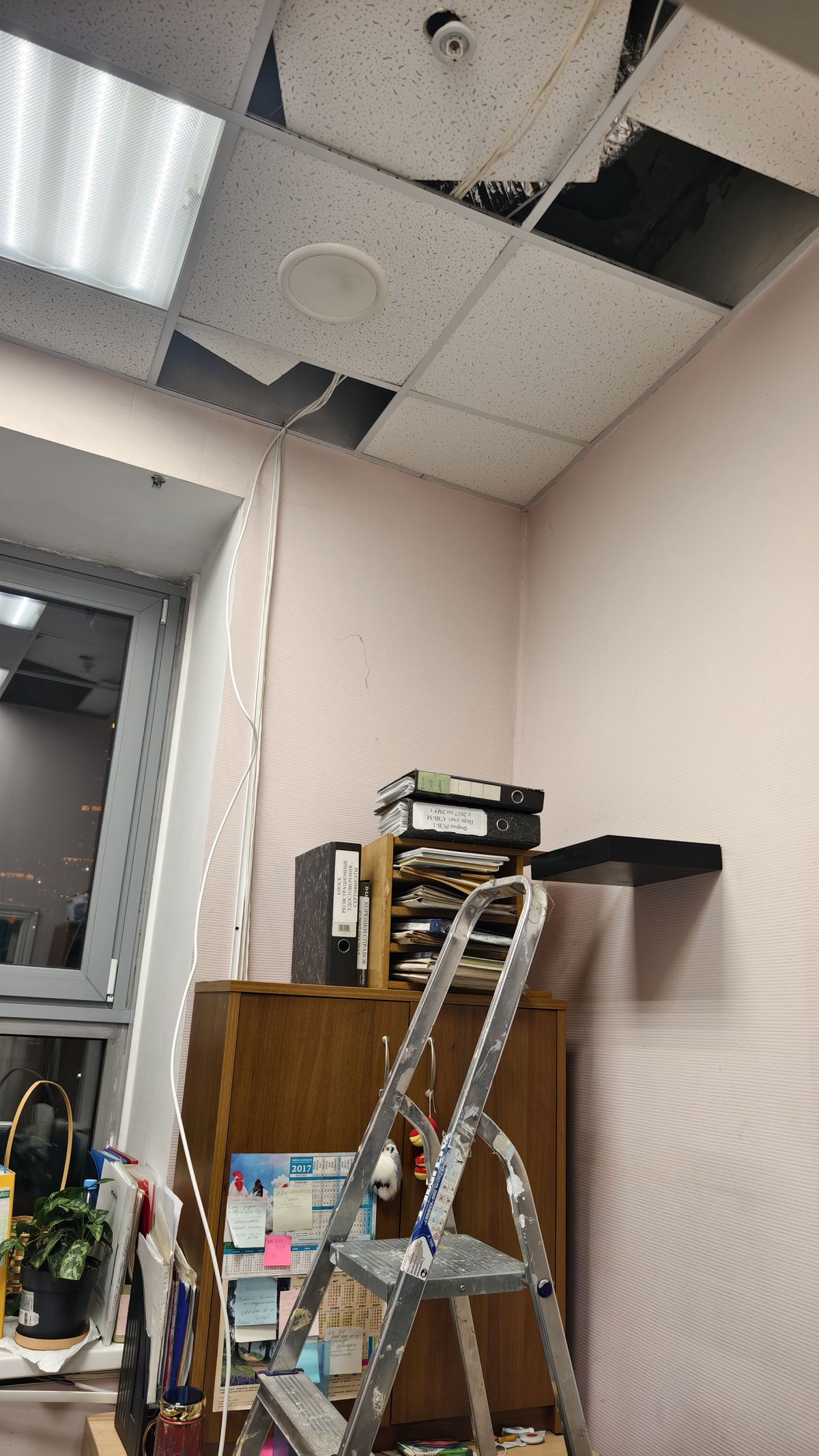

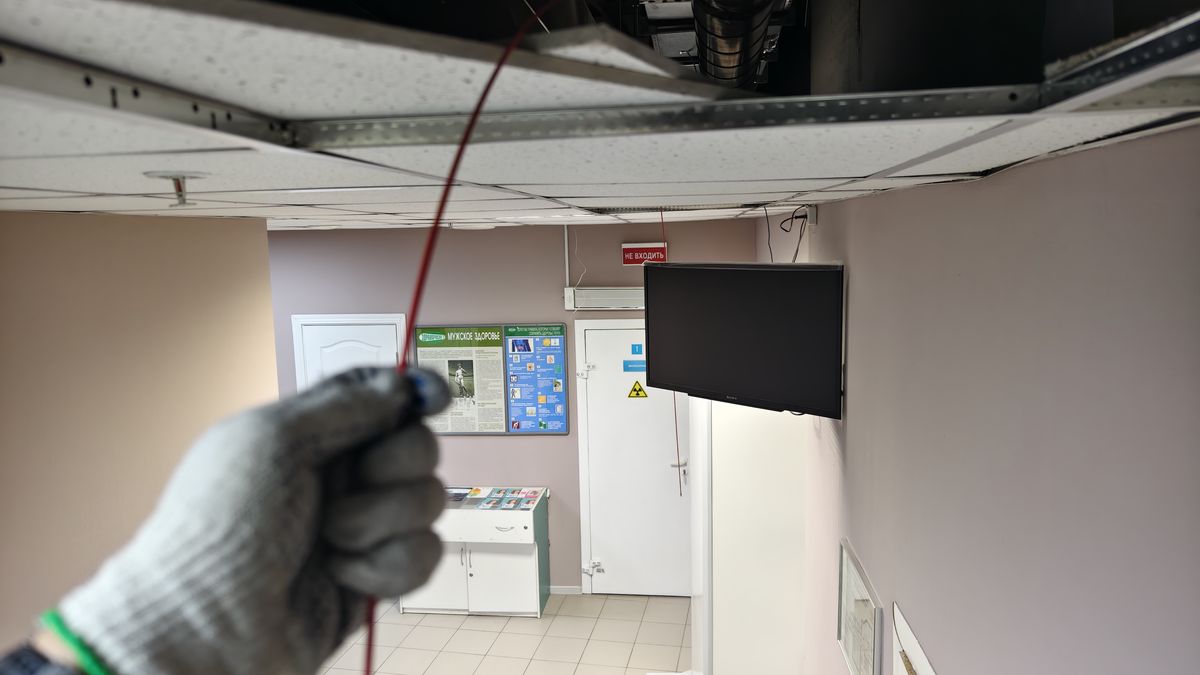

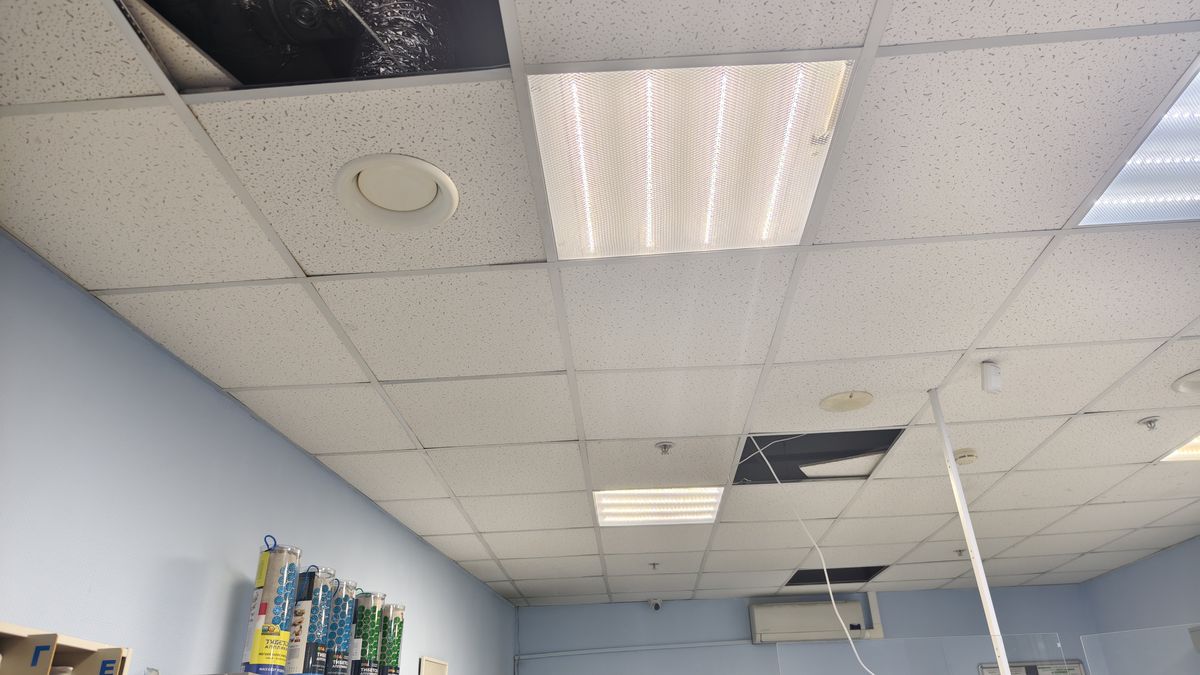

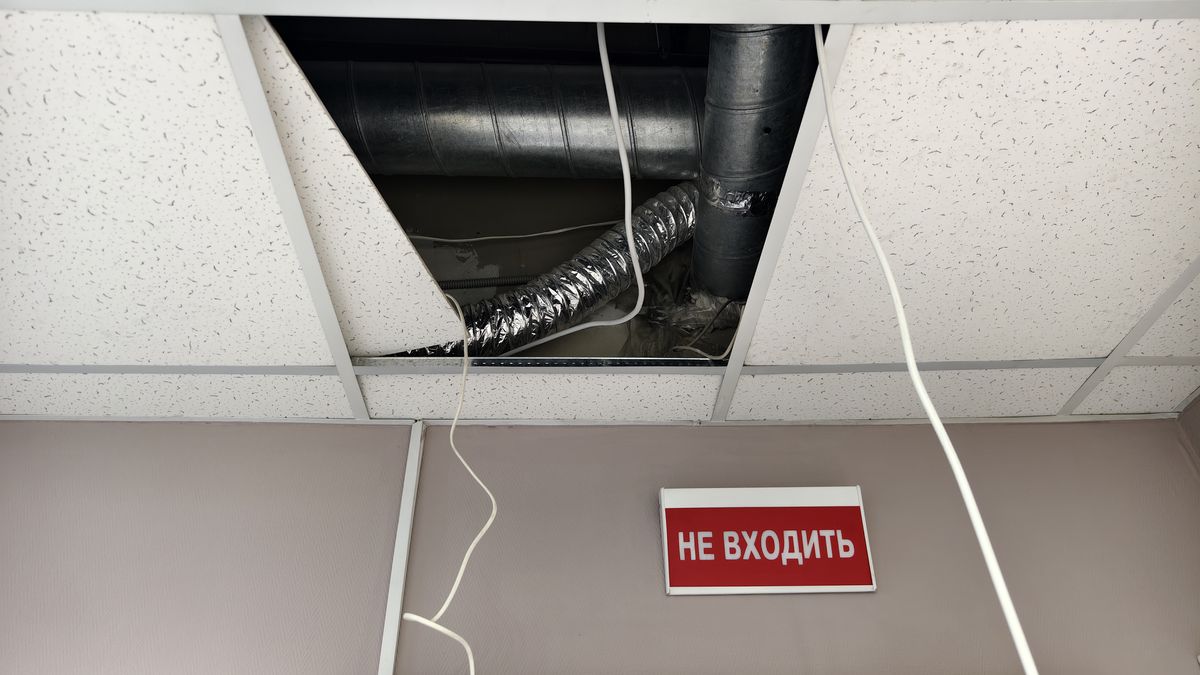

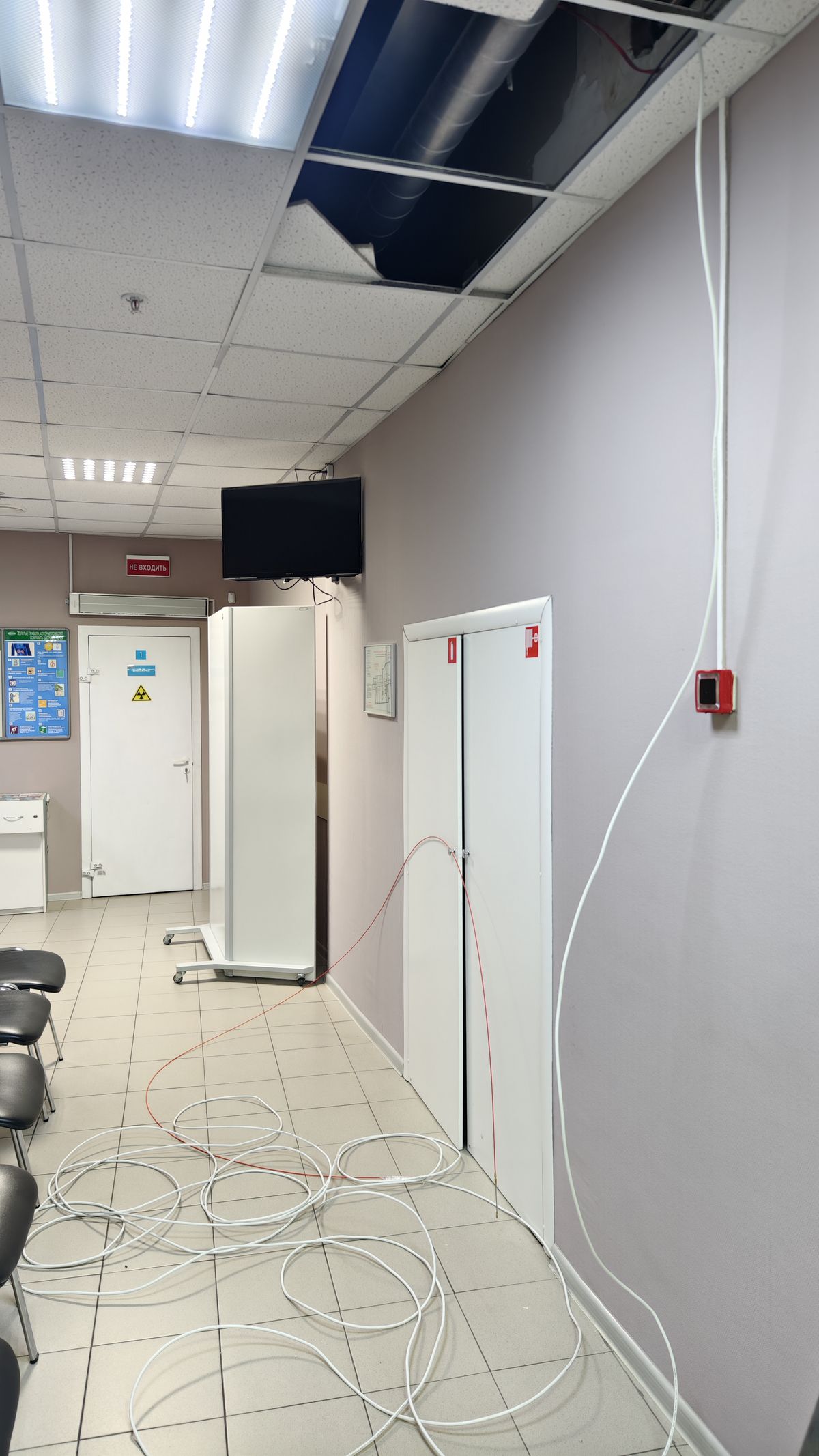

Прокладываем кабель от регистратора
Здесь всё просто, спасибо длинной протяжке.
Подключаем камеры

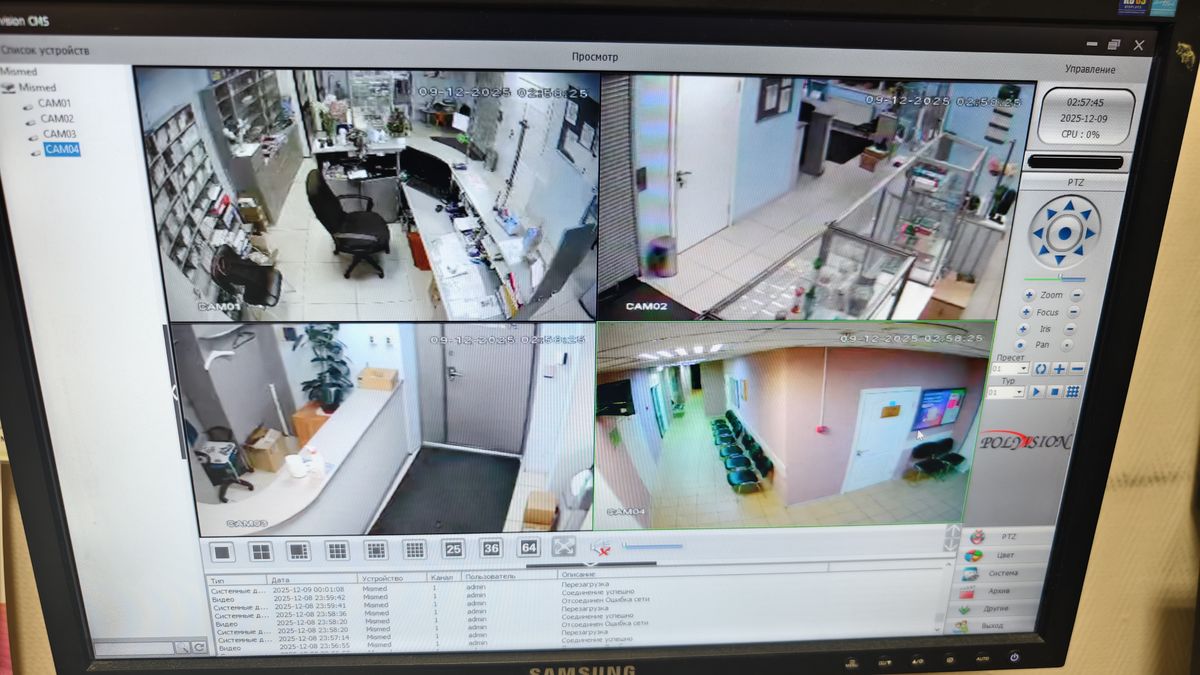

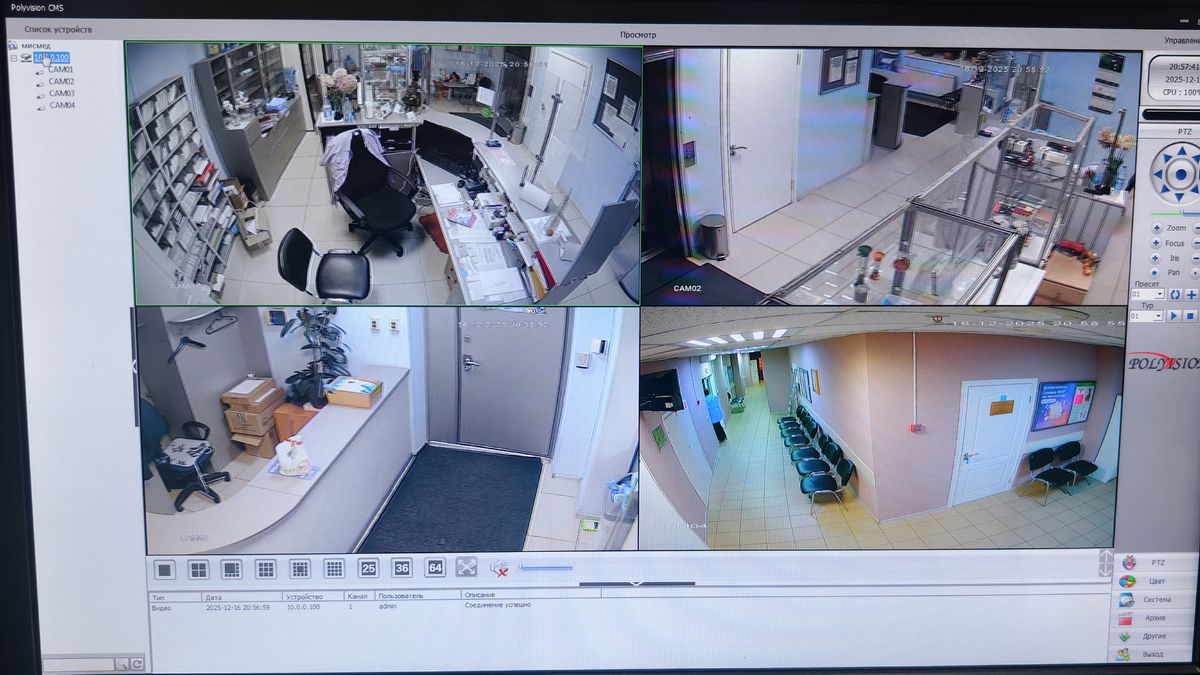

Ставим на регистраторе правильное время, разрешение у новых камер выбираем 5 мп, у всех камер ставим 12-15 кадров в секунду, чтобы не было задержек.
